Jadrový reaktor - heterogénny s tepelnými neutrónmi
Jadrový reaktor využíva jadrovú energiu, je súčasťou jadrových elektrární. V princípe sa na jeho výrobu používajú materiály:
- Palivové tyče sú z rádioaktívneho uránu, prebieha v nich štiepna reťazová reakcia, pritom sa uvoľňuje energia.
- Grafit a kadmium riadia reťazovú reakciu
- Betónový obal zachytáva rádioaktívne žiarenie
- Kvapalinou je horúca rádioaktívna voda, ktorá vo výmenníku tepla odovzdá teplo nerádioaktívnej vode
Vodná para z výmenníka poháňa turbínu. Hriadeľ turbíny roztáča rotor generátora, tým vznikne premenlivé magnetické pole, to indukuje elektrické napätie na koncoch cievok, z cievok odvádzame elektrický prúd.
Elektrická energia sa vyrába na princípe elektromagnetickej indukcie.

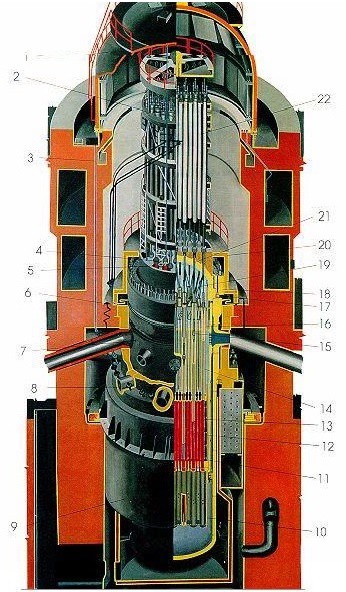

Jadrový reaktor heterogénny s tepelnými neutrónmi má jednotlivé časti:
1. Ochranný príklop
2. Horný blok
3. Kanál ionizačnej komory
4. Kanály vnútroreaktorového merania neutrónového toku
5. Kanály merania teploty
6. Membránový ventil
7. Teleso reaktora
8. Hlavné cirkulačné potrubia
9. Nádrž vodnej biologickej ochrany
10. Dno šachty
11. Kôš aktívnej zóny
12. palivové kazety
13. Palivová časť
14. Absorpčná časť
15. Medzityč
16. Blok ochranných rúr
17. Tesniaci prstenec
18. Prítlačný tanier
19. Kanály meranie teploty
20. Tepelná izolácia
21. Hrebeňová tyč
22. Pohony
